AP105H系列智能测控终端（以下简称终端）是一种经济、可靠的无线智能测控终端。为您提供了一种以无线或双绞线方式实现远距离

或近距离检测与控制的解决反感。由传感器或变送器产生的输入信号经传输至另一种终端中，此信号可被直接还原成标准信号输出或

通过RSS232/RS485通讯线输出到主机设备（host device）如PLC或SCADA系统中。

* 无线解决方案

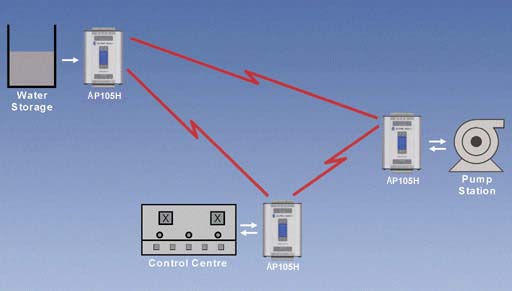

AP105H终端通过无线传输的方式代替昂贵的电缆来传输诸如：数字（或开关）、脉冲、模拟等信号，大大降低了施工费用、工程周期

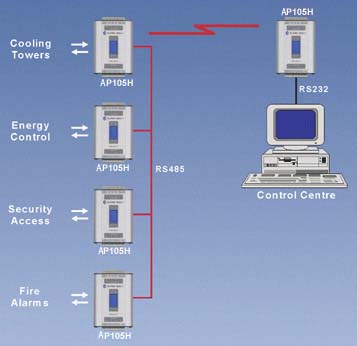

和设备成本。在无线通讯的同事，AP105H的RS485口可通过多支路（多点）双绞线的方式与AP105S串行智能测控终端相连，并进行数

据通讯传输。

* 易于使用
AP105H系列终端是一种十分不完备的、高度集成化的产品，其内部主要包括：供电电源、微处理控制器、I/O接口。A/D、D/A转换、

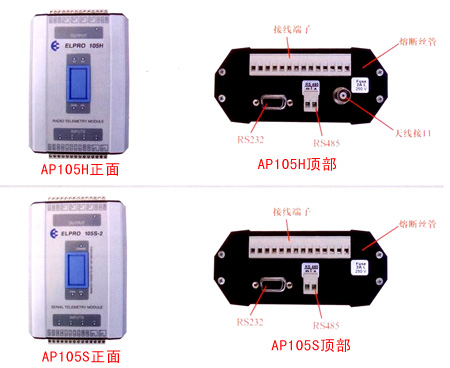

通讯控制器、无线传输电台及RS232/RS485传输通道等。一次性成型封装的铝合金外壳上带有可插拔式接线端口，使安装操作及日常

维护工作更加方便。

* AP105S串行智能测控终端

AP105S系列智能测控终端通过普通的RS485双绞线的方式进行数据通讯传输。最大传输举例的典型值为1200m。此种通讯方式适宜于终

端之间的举例不太远的状况，例如一些工厂等环境。AP105S系列智能测控终端可独立组成多点的I/O系统，同时也可作为AP105H的扩

展I/O端口使用。

*可靠的通讯协议

AP105H具有专为安全通迅而设计的一个非常可靠的通讯协议(本公司专利)。即使在有外部干扰的状况下，也能保证通讯的正常。国为

AP105H终端含有通讯控制器，通讯时可以控制终端之间的信息流。

AP105H提供了一种实时通讯方式(report)(本公司专利)，输入信息一发生改变，通讯随即开始，也就是说当数字(或开关)信号发生开或关的变化或模拟量信号变化超过预设定的范围时，数据立刻被传输，此种方式的实时性是巡回检测(polling)的通讯方式所不能达到的，与此同时AP105H定期的对每个I/O信号的值和通讯通路进行检查和更新，通讯通路的状态可作为报警信号输出，若发送数据无确认，可自动重发5次，可映射到本地和远端输出，可组态复位输出。

输入信号以“数据帧”的方式发送，其包含有发送终端的地址，目的终端的地址，(中继终端地址)以及CRC(循环冗余码校验)校验码，校验码用于确保所传输的“数据帧”内部数据无误。

AP105H终端在传输信号前先侦听无线电波信道是否畅通，如果拥挤，则一直等待至频道畅通。当目的终端收到数据包后，会返回一个确认信号给源终端，这就是“握手”(handshake)。如果源终端没有收到确认信号，将连续发送此信号4次，运用这种简单而可靠的通讯协议，即使环境中无线干扰非常强，AP105H终端仍然可以可靠运行。

*双向通讯
AP105H内部包含有一个无线电收发器--包括发射器和接收器，因其可进行双向通讯，所以每个终端都具有信号输入和信号输出的能力，即每个终端都有监测信号(输出)的功能。

AP105H-2智能测控终端提供六个 0～20 mA 模拟输入。因为输入的范围宽，他们可作为 4～20mA 的信号或 0～10 mA的信号使用。每个输入都有可调整上下限设定值，利于控制数字输出。

AP105H-3智能测控终提供八个 0～20mA 模拟输出。 这些输出值与输入的模拟值相同。

模拟设定值
设定值的高低用来组态模拟输入，便于控制远程数字输出。当模拟输入值低于设定值下限，则数字输出为置位（开），当模拟输入值高于设定值上限，则数字输出为复位（关）。

无线通讯
AP105H系列智能测控终收发器能在一些超高频（UHF）无线波段中工作。 这些波段提供了低噪音环境,使用便宜的小型天线就可得到较好的接收效果。AP105H系列智能测控终出厂时，其收发器功率设在10mW 和 500mW 之间。在超高频波段中，许多国家分配了一个不需申请的频道给低功率设备使用，如：AP105H系列智能测控终。PC终端连到AP105H-C的 RS232 端口上，再选择无线频道。如果一个无线频道已被频繁地使用,那么选择别的频道可能会更可靠。

无线范围
AP105H系列智能测控终的无线电波的有效区域与在无线路径上的障碍物、天线的高度及其类型有关。
典型的有效区域是:
- 5000mW 50 km
- 500mW 10 km
- 100mW 5 km

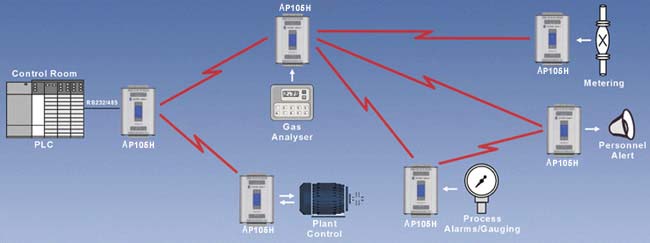

AP105H系列智能测控终，提供无线频道噪音和无线信号强度测量专用软件，协助安装和测试。每个 AP105H系列智能测控终，也提供中继功能。如果没有可靠的无线路径，一个终端可以进行组态将信息 通过中继转发到远程终端。
中继转发起一个中介作用，连接无线通路的两端。一个信息可以用中继转发器单元重复五次,实现非常长的无线路径传送。转发器也有他们自己的输入/输出端。

电源
AP105H系列无线智能测控终包括一个“智能”电源，它可以适应多种电源。如11～30V 直流电或15～24V交流电。要使用市电可以连接一个小的变压器。电源系统包括一个后备电池充电器和一个直接连接太阳能板的调节器。 AP105H系列无线智能测控终的电池具有自动报警功能，当市电、太阳能或电池电压过低 时都会提醒。这些报警信号会以数字输出信号送到远处的终端。

组态
AP105H系列智能测控终终端组态很容易，可以用其上的选择开关，也可以从计算机上下载组态文件。终端提供组态软件，它也可以把组态文件上传到计算机中作为一个文件保存起来。

诊断 、 测试
AP105H系列无线智能测控终，提供有计算机诊断和测试功能，可以测试输入/输出和通讯功能。AP105H终端可以测量无线电强度, 指示出环境噪音和无线电强度。在没有任何的其它测试设备情况下，这个功能可用来测试无线电波的传送路径。

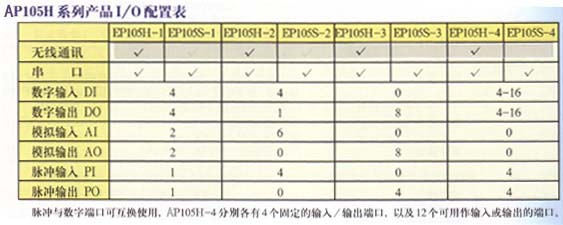

AP105H-1、AP105H-2四个输入、AP105H-4最多有16个输入（4个固定的，12个可选的。可选的输入 有无隔离的电涌保护）
· 数字输出
AP105H-1四个继电器开关输出，通常为开。AC 32A 250V，5A 120V /AC 15A 250V/ DC 2A 30V。
AP105H-2一个FET输出30VDC 500mA。
AP105H-3八个FET输出30VDC 500mA。
AP105H-4最多有16个FET输出（四个固定，12个可选）
· 模拟输入
自动调节不同输入，一般是外部电源提供的27V，24VDC，1秒数字滤波。
AP105H-1两个4～20mA（0～20mA）输入，16位分辨率，12位精度。
AP105H-2六个4～20mA（0～20mA）输入，16位分辨率，12位精度。
· 模拟输出
最大电压27V，电阻<1000Ω。
AP105H-1 两个4～20mA（0～20mA）输出，16位分辨率，12位精度
AP105H-3 八个4～20mA（0～20mA）输出，16位分辨率，12位精度
· 脉冲输入
最大脉冲速率1000Hz，最小宽度5ms。
AP105H-1 一个输入（DI1）
AP105H-2、AP105H-4 四个输入（DI1-4），DI1的最大速率1000Hz，最小宽度0.5ms脉冲
· 脉冲输出
一个FET输出 30V DC 500mA 1000Hz。
AP105H-1一个输出（DO1）
AP105H-3、AP105H-4四个输出（DO1-4）

电源

电池供电11.3～15.0V DC
一般电源12～24DC AC 或15～30V DC，过电压和逆流保护
带变压器可应用于110～250VAC的市电
电池充电电路内含一个1.2～12Ahr的密封酸性蓄电池
太阳能调节器可直接与太阳能板（最高30W）和太阳能电池（100AHr）连接。
内部监测市电、太阳能充电以及电池电压状况。这些数据可以被传输给远端控制中心。
内部逆变器为模拟回路提供 24VDC 150mA电源。

无线收发器
单频道,合成,直接调频
合成转变范围为4MHz
频率 / 频道间隔 / 发射器功率
405～490 MHz / 12.5 KHz / 10～500mW, 1～5W
220～235 MHz / 25KHz / 1～5W
868～870 MHz / 25KHz / 10～500mW
接收灵敏度0.4μV（-117dBm）12dB
SINAD信号检测/RSSI -120～-100dBm
欧洲ETS 300 220 10 – 500mW EIRP
澳大利亚AS4268.2 100mW EIRP
新西兰 RFS29 500mW EIRP
其他的国家应根据本地的规定。
最佳的视线范围 @10mW EIRP-2km,@100mW EIRP-5km,@500mW EIRP- 10 km
可以使用AP105H端（最多五个）作为转发器，来延长传送距离。天线连接器用BNC或，具有浪涌防护装置。

串口
RS232/RS485 串口 9600波特, 8位, 没有校验,1个停止位。
RS232 9针DB9阴接头
RS485 最大电缆距离达2000米

数据传输
随着输入状态的变化，传输数据也要更新。可组态传输数据更新的时间。
数据帧位流的传输使用同步协议，带有256位CRC错误检测。
通讯失败时，无线智能测控终端会自动重新发送五次。通讯失败时，会发出一个数字信号，也可组态通讯失败中的输出复位。
无线传输率4800波特，串行传输率9600波特。
一般无线通讯信息的发送时间是80ms。
