AP105H-C提供了一个Modbus接口，实现与主设备（Host Device）之间互连。如 ：PLC或SCADA系统与AP105H－（N）系列无线测控终端之间的互连。

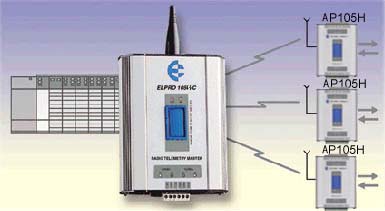

AP105H－（N）/AP105H-K终端连接AP105H-C后，可以当作Modbus主设备的远程无线I/O端口。


AP105H-C(或称AP105H)有两个通讯端口 — RS232/485 串口和无线口。 AP105H-C在串口上响应Modbus命令，然后在无线口上与AP105H/AP105H-K通讯。

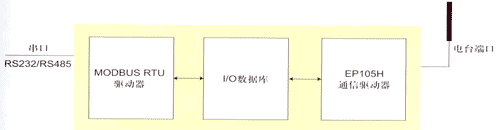

AP105H-C内部有一个I/O数据库(或称I/O库)，它很好地隔离了Modbus通讯和无线遥测通讯。这样就把系统性能提高了一个水平。AP105H－（N）/AP105H～K通讯协议对于无线通讯是非常有效和可靠的，它通过“状态改变”报告来降低无线频道的使用，也允许使用中间转发器的地址。它也可以进行对等通讯(AP105H－（N）与AP105H－（N）)和主次通讯(AP105H-C与AP105H－（N）)。AP105H-C不仅保留了无线协议的效率优势，而且也提供了与Modbus主设备通讯接口。

Modbus 主从版本都可以使用。
内部无线收发器可以用两方法与遥测终端通讯，适合于远程监测和控制。AP105H-C可以操作4800远程I/O，它可以是数字，模拟或脉冲。

电源
标准电源 11～15 V DC ，可替换电源18～28 V DC.
标准耗电量 12V 170mA; 24V 100mA
在无线电发送期耗电量 12V 500mA; 24V 300mA

概述
环境温度 -20～55 ℃ 湿度0～99 % RH
EMC 遵照 EN55022, EN50082-1, FCC Part 15
外形尺寸130×185×60mm，铝制外壳，DIN轨装置，可拆卸端口块便于模块更换，端口适合2.5sq mm接线
电源、看门狗计时器（WATCHDOG）、数字I/O和有线TX、RX的LED显示LED

串口
标准数据速率300，1200，2400，4800，9600和9200波特
提供有RS232和RS485标准接口，每个都连接在相同串口上。串口采用同步NRZ格式。9600波特, 8位, 没有校验,1个停止位。
下列是可选的—7位，奇偶校验，1个起始位，1个或2个停止位；7位，无奇偶校验，1个起始位，2个停止位；8位，奇偶校验或没有，1个起始位，1个停止位。
RS232连接提供全双工操作，当作有RTS/CTS硬件握手信号的DCE设备，用D9连接头。
RS485 连接提供半双工操作，用于双绞线多路网络。用RS485的终端连接器。

无线收发器
单频道,合成,直接调频，数据速率4800波特
频率的稳定性是1.0KHZ
频率/频道间隔/发射器功率
405～490 MHz/12.5 KHz/10～500mW, 1～5W
220～235 MHz/25KHz/10～5000mW
868～870 MHz/25KHz/10～500mW
频率选择波段为4MHz，可以用PC进行选择
乱真发射 RX < -57dBm TX < -37dBm 接收器灵敏度 0.4uV(-117dBm) @ 12dB SINAD
信号检测/RSSI -120 to -100 dBm
遵守EN 300 220, FCC Part 90A, AS4268.2
统一增益天线的可视范围2km(10mW), 5km(100mW), 10km(500mW), 50km(5W)
扩大范围最多可用5个转发器
天线连接器是BNC同轴头，具有气体放电防雷装置。

无线电发送
用 AP105H－（N）系列智能测控终端协议进行发送，包括系统地址，源/转发器/目的地址，输出频道，I/O值和256位CRC错误校验。
远程终端收到数据后要给一个响应信号。当输出信号的值发生变化时或设定的时间到后，将进行一次发送。
