功能简介
|
|
AP105H-K无线遥测终端（以下简称终端）是一种非常经济的监测过程信号的产品。可连接变送（传感）器的数字、脉冲、模拟信号，同时以无线方式传输这些信号。该终端非常适用于报警或测量场合的应用，同时也适合一般场所的监测。
终端内部装有无线变送器在UHF波段工作。传输距离可达几十公里，适用于供电、给排水和供气等行业。由于其优异的性价比，通常也适用于工厂里短距离的监测应用场所。
易用
AP105H-K内置无线电台可以在UHF波段工作。AP105H-K的传输距离可达三十公里，适用于电厂、水厂和供气公司。由于AP105H-K具有很好的性价比，通常也适用于工厂里短距离的应用。
工作方式
AP105H-K可组态当输入信号发生改变才发送信号，也可组态按设定时间定时发送，每一个发送的信息都包括错误检测以确认信息的准确性。可以组态AP105H-K重复几次发送以确保所接收信息的正确性，输入信号的传输可通过无线/有线（RS232或RS485）两种方式传送。
|
|
|
|
耗电低
由于终端在发送间隔转换到“睡眠”工作状态，因此耗电极低。
终端可以使用12VDC外供电，也可以使用内置式电池，电池可持续供电超过四年。终端具有电池低电压的报警功能，此报警信息可通过无线方式传输。
电池供电（仅AP105H-K-x-B）
3 x AA 锂电 3.5V 6Ahr，使用寿命4.1年
2 x AA 锂电 3.5V 4Ahr，使用寿命2.7年
3 x AA 碱电 1.5V 2Ahr，使用寿命1.4年
IP65防护等级
AP105H-K采用密闭性非常好的铝质外壳，防护等级可达IP65，并且通过防水端子连接信号和电源。
由于使用内供电和IP65防护等级，AP105H-K的安装费用很低，对于工厂里简单的遥控应用也是一种很经济的解决方法。
|
|
|
|
输 入
|
| AP105H-K无线智能测控终端可接收数字、脉冲和模拟信号，当数值改变时AP105H-K发送输入值。如果信号在预先组态的更新时间内（1分钟-5天）没有发生改变，AP105H-K也可以组态发送输入值。脉冲输入与数字输入的连接方法相同。
报警和状态信号
AP105H-K可以连接数字输入如报警或状态信号，信号可以是干开关或0-5VDC信号。当数字信号发生改变（关到开或开到关），AP105H-K会停止“睡眠”立刻发送信号值。对于数字输入，当数字信号打开时，有一个间隔的更新时间。举例：当AP105H-K处于“睡眠”状态，报警输入仅仅每天更新一次，但是当AP105H-K处于“工作”状态，报警输入可以每分钟更新一次。这一特点允许大量的AP105H-K在同一频点工作。与外部数字输入相同，AP105H-K内部有两个数字输入—电池低电压和模拟上下限。
脉冲信号
AP105H-K可以接受到100Hz的脉冲信号，适于计量应用。当检测到一个脉冲输入，AP105H-K会停止“睡眠”进行脉冲计数。当累计脉冲值超过预先设定值，AP105H-K在更新时间后发送这一累计脉冲值。在发送累计脉冲值期间，AP105H-K要确保不能丢失单个脉冲。即使无线发送不成功，脉冲值仍然存在于AP105H-K寄存器中，累计值在下一次发送时更新。如果脉冲率超过预先设定的值，将不能进行无线发送，这是防止在高峰期无线通道过于拥挤。
模拟信号
AP105H-K-2模块有一个0-20mA（0-10/4-20/0-20mA）模拟输入。模拟信号可以外供电或环路供电—AP105H-K具有12VDC环路供电。在“睡眠”期间，环路供电切断。在一个预先组态的“睡眠”时间后，环路供电打开，模拟测量开始。需要组态“唤醒”时间以保证测量开始前模拟环路工作稳定。如果“睡眠”时间设为0，那么AP105H-K将不会进入“睡眠”，它会持续测量模拟信号。注意：这仅仅适用于外供电的AP105H-K。一旦模拟测量开始，如果测量值发生改变，AP105H-K会发送这个测量值，可以组态0.8%-50%的灵敏度。另外，如果超过更新时间，AP105H-K也会发送模拟值。
也可以设定上下限值，这将产生一个内部报警。
组态和调试
通过连接计算机和AP105H-K的RS232口可以很方便地进行组态，组态软件可随机提供。
费用低，使用简单和组态容易
|
|
|
|
3个AP105H-K直接发送IO硬输出（无计算机）
|
|
|
|

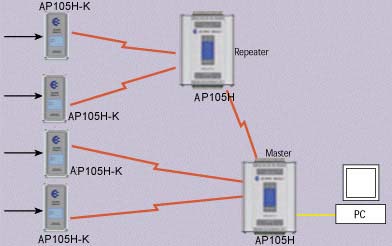

4个AP105H-K通过AP105H中继给计算机软输出
|
|
规 格
|
|
概况
环境温度-30～60℃，湿度0～99%RH
EMC认证 89/336/EEC, AS3548
外形尺寸160×64×36mm，IP65铝制外壳
外部连接的防水接头
便于外部天线和电缆连接的BNC端子排
LED显示--无线TX，工作OK
电源
外供电11.5～15.0VDC，过载、逆电流保护
耗电（12VDC）
“睡眠”状态 12μA
工作 状态 10mA+模拟环路
无线发送期间（100msec）
170mA@250mW
100mA@100mW
50mA@10mW
电池供电（仅AP105H-K-x-B）
3 x AA 锂电 3.5V 6安时 使用寿命4.1年
2 x AA 锂电 3.5V 4安时 使用寿命2.7年
3 x AA 碱电 1.5V 2安时 使用寿命1.4年
耗电（电池供电）
“睡眠”状态 每天2.9mA-小时
模拟采样（5秒“唤醒”时间，20MA）120μA -小时
无线发送期间
22μA@250mW
15μA@1000mW
10μA@10mW
模拟环路可产生10～12VDC，50mA
电池低电压状态可作为输入发送给远端模块
对于大于1Hz脉冲输入的耗电将增加
|
| 输入类型 |
|
I/O
|
电源
|
值
|
|
数字
|
外部
|
状态
|
|
脉冲
|
外部
|
计数
|
|
模拟
|
外部
|
模拟
|
|
上下限
|
外部
|
状态
|
|
电池低电压
|
外部
|
状态
|
|
数字/脉冲输入
AP105H-K-1 一个输入
AP105H-K-2 两个输入
适合电压自由开关 / NPN
数字输入
数字状态的发送停滞时间为0.5秒。
当输入信号发生改变，发送开始。更新时间是1分钟～5.3天。当数字输入打开时，需要组态另一个更新时间适用于较快的更新。
脉冲输入
最大速率100Hz，当计数超过设定值时，AP105H-K发送累计值。更新时间1分钟-5天，如果脉冲率超过设定值时，AP105H-K将不会发送累计值。
上/下 脉冲输入（仅AP105H-K-2）— 两个脉冲输入可以组态到一个计数上，以满足变送器开方等需要。
模拟输入（仅AP105H-K-2）
0～20mA（4～20mA，0～10mA输入）输入
15V电压
12字节分辨率
精度小于0.1%
模拟测量可定时或持续，定时设定时间是1分钟—5天
变送器“唤醒”时间可设定为1—59秒
当输入值超过一定范围，发送开始。模拟灵敏度可设定为0.8到50%，更新时间可设定为1分钟到5天。
上下限
当模拟值小于下限或模拟值大于上限，AP105H-K会产生一个内部数字状态输入并且发送给远端无线智能测控终端。
串口
RS232 DB9口用于无线智能测控终端组态和调试。
无线发送器
频率范围405 ～490MHz
带宽12.5KHz
频率组态范围 10MHz
使用3dB天线，发射功率500mW
使用0dB天线（工厂设定），发射功率100mW/10mW
使用2 x AA电池供电，最大功率100mW
遵守EN300 220，MPT1329，AS4268.2
在线距离
10km @ 500mW,
5km @ 100mW,
2km @ 10mW
对每一个信息可以组态1到5次发送。
产品型号
12VDC外供电
AP105H-K-1-E 1个数字/脉冲输入
AP105H-K-2-E 2个数字/脉冲输入+1模拟输入
电池供电
AP105H-K-1-B 1个数字/脉冲输入
AP105H-K-2-B 2个数字/脉冲输入+1模拟输入
|
AP105H-K 规格和参数
一般参数
EMC认证 89/336/EEC,AS3548,EN50082-1,EN55022,I-ETS.300683
外形尺寸 160×64×36mm，DIN导轨安装，IP65铝制外壳
接线端子 便与外部天线和电缆连接的BNC端子排
LED显示 工作OK， TX
工作温度 -30℃～60℃
工作湿度 0～99%RH
--------------------------------------------------------------------------------
电 源
外供电 11.5～15.0VDC，过载、逆电流保护
电池供电（仅AP105H-K-x-B） 3×AA锂电 3.5V 6A时，使用寿命4.1年
2×AA锂电 3.5V 4A时，使用寿命2.7年
3×AA碱电 1.5V 2A时，使用寿命1.4年
耗电 120uA，休眠状态；10 mA +模拟环路电流，工作状态；
模拟环路 10～12VDC，50 mA
11.5～15.0VDC，过载、逆电流保护
电池低电压 监视并能够传送给其他子站或主站
--------------------------------------------------------------------------------
无线发射
频率/功率 405～490 MHz；12.5KHz带宽； 100/500 mW,10 mW
220～235 MHz；25KHz带宽；
868.0～869.65 MHz；250KHz带宽；10mW ～500mW
杂 散 TX<-37dBm
频率稳定度 ±1.0KHz
通讯范围 5Km@100mW ；15Km@500mW；2Km@10mW；对每一个消息可以组态1到5次发送
天线连接 BNC天馈线接口
--------------------------------------------------------------------------------
串 口
RS232口(编程,诊断) DB9孔式DCE；9600波特，无奇偶校验位，8个数据位，1个停止位
RS232 DB9口用于无线智能测控终端组态和调试。
--------------------------------------------------------------------------------
数据传输
协议 256位CRC地址数据格式；对于四个重发信号自动确认
数据发送--开关输入 状态改变+定时更新；更新时间设定10秒～5天；
数据发送--脉冲输入 发送脉冲计数；当计数超过组态数时发送；仅用于AP105H-K-2；2个脉冲输入可组态到一个计数上；
数据发送--上下脉冲输入 仅用于AP105H-K-2；采样时间组态10秒～5天,灵敏度设定范围0.05～20mA, 更新时间设定10秒～5天
数据发送--模拟输入 AP105H-K-1 1路/AP105H-K-2 2路；
开关输入 适合各种无电压触点或NPN晶体管的相对隔离输入，输入间隙0.5秒；
--------------------------------------------------------------------------------
输 入
模拟输入(仅AP105H-K-2) 0～20mA 1路(4～20mA, 0～10mA) ；
“浮地”差分输入，公共方式电压1.5V,10～12VC可提供外环路供电，最大25mA；
产品型号
12VDC外供电
AP105H-K-1-E 1个数字/脉冲输入AP105H-K-2-E 2个数字/脉冲输入+1个模拟输入
电池供电 AP105H-K-1-B 1个数字/脉冲输入 AP105H-K-2-B 2个数字/脉冲输入+1个模拟输入
