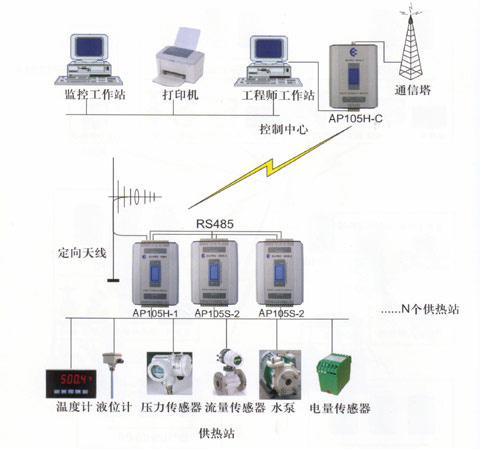

该案例为一城市供热系统，共有N个供热站和一个控制中心。其中控制中心设有工程师站和监控站并配备打印机。每个供热站监测数据包括供水压力、回水压力、交换器后压力、软化水入口压力、自来水入口压力、回水温度、供水温度、交换器后温度、供水流量、热网进口流量、软化箱液位、循环水泵电流、电机电量。控制对象为循环水泵和补给水泵的启停。由于采集的模拟量很多，所以我们选用了APl05H—1，2个APl05S-2扩展模块。控制中心选用APl05H-C。该系统能够满足我们的需要，而且具备灵活的扩展能力，在实际的应用中效果很好。
